Az ásványi szigetelésű (MI) kábel megfelelő földelése az elektromos rendszer telepítésének kritikus szempontja. Az MI-kábelek vezető szállítójaként megértem ennek a folyamatnak a jelentőségét és az elektromos rendszerek biztonságára és teljesítményére gyakorolt hatását. Ebben a blogban átfogó betekintést fogok megosztani az MI-kábel megfelelő földelésével kapcsolatban, beleértve a földelés okait, a földelési folyamatot és a legjobb gyakorlatokat.
Miért földelt ásványi szigetelésű kábel?
Az MI-kábel földelése számos alapvető célt szolgál. Először is, alacsony ellenállású utat biztosít a hibaáramoknak a forráshoz való visszaáramlásához. Rövidzárlat vagy egyéb elektromos hiba esetén a hibaáram gyorsan áthaladhat a földelési rendszeren, és védőberendezéseket, például megszakítókat vagy biztosítékokat indíthat el. Ez segít elkerülni az elektromos tüzeket és a berendezés károsodását.
Másodszor, a földelés segít stabilizálni a feszültséget az elektromos rendszerben. A kábel fémköpenyének a földhöz való csatlakoztatásával biztosítja, hogy a kábel és a környező környezet közötti potenciálkülönbség a biztonságos határokon belül maradjon. Ez különösen fontos azokon a területeken, ahol fennáll az elektromos interferencia vagy villámcsapás veszélye.
Végül a földelés megvédi a személyzetet az áramütéstől. Ha egy feszültség alatt álló vezeték érintkezik a kábel köpenyével, a hibaáram a földelésen keresztül folyik, nem pedig olyan személyen keresztül, aki megérinteni a kábelt.
Ásványi szigetelésű kábelföldelő rendszer elemei
Egy tipikus MI-kábel földelési rendszer több kulcselemből áll:
- Kábelköpeny: Az MI-kábel fémburkolata, amely általában rézből készül, a hibaáramok vezetőjeként működik. Ez az első védelmi vonal a földelési folyamatban.
- Földelő vezető: A kábel köpenyének a földelő elektródához való csatlakoztatására külön, gyakran rézből készült vezetéket használnak. A földelő vezeték méretét az elektromos rendszer áteresztőképessége és a vonatkozó elektromos szabályzat követelményei alapján kell megválasztani.
- Földelő elektróda: Ez egy vezetőképes elem, amely a földbe van temetve, hogy kapcsolatot biztosítson a földdel. A földelő elektródák általános típusai közé tartoznak a földelő rudak, a földelő lemezek és a betonba zárt elektródák.
A földelési folyamat
1. lépés: Kábel telepítése
Az MI-kábel földelése előtt azt megfelelően fel kell szerelni. A kábelt úgy kell elvezetni, hogy a lehető legkisebb legyen a sérülés kockázata, és rendszeres időközönként meg kell támasztani. A kábel köpenyének folytonosnak és vágástól vagy töréstől mentesnek kell lennie.
2. lépés: A földelő vezeték csatlakoztatása
A kábel felszerelése után a következő lépés a földelő vezeték csatlakoztatása a kábelköpenyhez. Ezt megfelelő csatlakozóval, például kompressziós csatlakozóval vagy forrasztásmentes csatlakozóval lehet megtenni. A csatlakozásnak szorosnak és biztonságosnak kell lennie a jó elektromos vezetőképesség biztosítása érdekében.
A földelő vezeték csatlakoztatásakor fontos betartani a gyártó utasításait és az elektromos szabályzat előírásait. A földelővezetéknek megfelelő méretűnek és anyagúnak kell lennie, és úgy kell beépíteni, hogy a mechanikai sérülés veszélye minimális legyen.
3. lépés: Csatlakozás a földelő elektródához
Miután csatlakoztatta a földelő vezetéket a kábelköpenyhez, a következő lépés a földelő elektróda csatlakoztatása. Ezt földelő bilinccsel vagy hasonló eszközzel lehet megtenni. A csatlakozást úgy kell kialakítani, hogy alacsony ellenállású utat biztosítson a földhöz.
Fontos, hogy a földelő elektróda megfelelően legyen felszerelve. Az elektródát elég mélyen a földbe kell temetni, hogy jó kapcsolatot biztosítson a földdel, és olyan helyen kell elhelyezni, ahol a talaj jó elektromos vezetőképességgel rendelkezik.
4. lépés: A földelési rendszer tesztelése
A földelési rendszer telepítése után ellenőrizni kell, hogy megfelelően működik-e. Ezt földellenállás-mérővel lehet megtenni. A földelési ellenállást meg kell mérni, és az elektromos szabályzatban meghatározott határokon belül kell lennie.
Ha a testellenállás túl nagy, szükség lehet további földelőelektródák felszerelésére, vagy a meglévő elektródák javítására.
Ásványi szigetelésű kábel földelésének legjobb gyakorlatai
- Kövesse az elektromos kódokat: Mindig kövesse a vonatkozó elektromos előírásokat és szabványokat az MI-kábel földelésekor. Ezek a kódok az elektromos rendszerek biztonságának és teljesítményének biztosítására szolgálnak.
- Használjon minőségi anyagokat: Használjon kiváló minőségű földelő vezetékeket, csatlakozókat és földelő elektródákat. Ez segít biztosítani a megbízható és hosszú élettartamú földelési rendszert.
- Rendszeresen ellenőrizze: Rendszeresen ellenőrizze a földelési rendszert, hogy nincs-e rajta sérülés vagy korrózió. A sérült alkatrészeket azonnal ki kell cserélni.
- Dokumentálja a telepítést: Vezessen részletes nyilvántartást a földelőrendszer telepítéséről, beleértve a földelővezeték típusát és méretét, a földelő elektródák helyét és az esetleges vizsgálatok eredményeit.

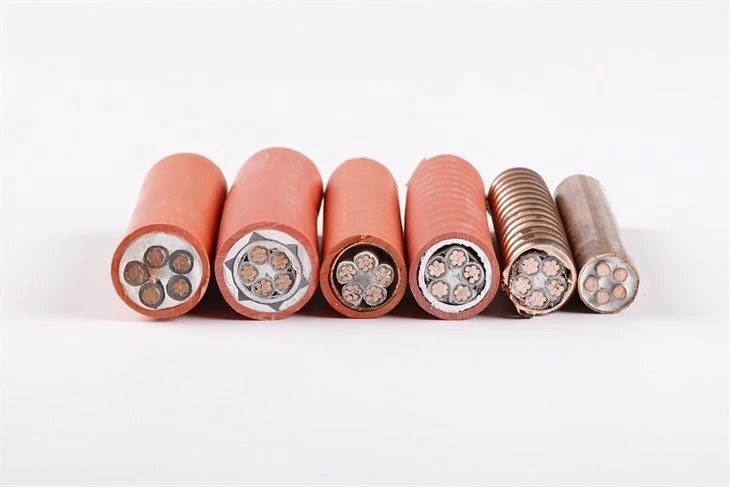

Ásványi szigetelésű kábeltermékeink
Az MI-kábelek szállítójaként széles termékválasztékot kínálunk ügyfeleink sokrétű igényeinek kielégítésére. A miénkTűzálló, ásványi szigetelésű tápkábelek a fényhezÚgy tervezték, hogy megbízható áramellátást biztosítsanak világítási alkalmazásokban, még tűz esetén is. Ezek a kábelek nagyon ellenállnak a hőnek és a tűznek, biztosítva az elektromos rendszer biztonságát.
A miénkTűzálló, többmagos hullámos rézköpenyű rugalmas kábelegy másik népszerű termék. A hullámos rézköpeny rugalmasságot biztosít, így szűk helyeken is könnyen felszerelhető, míg a tűzálló tulajdonságok biztosítják a kábel teljesítményét magas kockázatú környezetben.
A több magot igénylő alkalmazásokhoz a mi4 eres 5 eres ásványi tűzálló szigetelt kábelkiváló választás. Ezek a kábelek nagy teljesítményű szigetelést és tűzállóságot biztosítanak, így alkalmasak különféle ipari és kereskedelmi alkalmazásokra.
Következtetés
Az ásványi szigetelésű kábel megfelelő földelése elengedhetetlen az elektromos rendszerek biztonsága és teljesítménye szempontjából. Az ebben a blogban ismertetett lépések követésével és a bevált gyakorlatok betartásával biztosíthatja, hogy MI-kábel földelési rendszere megbízható és hatékony legyen.
Ha érdekli MI kábeleink vásárlása, vagy bármilyen kérdése van a földeléssel kapcsolatban, forduljon hozzánk bizalommal. Szakértői csapatunk készen áll, hogy segítsen Önnek beszerzési igényeinek megoldásában, és az Ön számára szükséges műszaki támogatást nyújtsa.
Hivatkozások
- Nemzeti Elektromos Szabályzat (NEC)
- A Nemzetközi Elektrotechnikai Bizottság (IEC) elektromos berendezésekre vonatkozó szabványai
- Gyártói szerelési és földelési útmutatók ásványi szigetelésű kábelekhez
